Специальный редуктор компрессора центробежного типа ЦК-201
Специальный редуктор компрессора центробежного типа ЦК-201
Разработка и поставка мультипликатора для центробежного компрессора ЦК-201 (RINA 1-У 5RCA39) в рамках программы импортозамещения для ООО «Газпром переработка».
Перед ООО «НТЦ «РЕДУКТОР» поставлена задача по разработке, изготовлению и поставке одной единицы данной сложной приводной техники.
Центробежный компрессорный агрегат (ЦКА) ЦК-201 — критически важный элемент технологической цепи блока гидроочистки дизельной фракции (БГОДФ) комбинированной установки У-1.732 Производства №3 Астраханского ГПЗ. Основная функция ЦКА — обеспечение циркуляции водородсодержащего газа (ВСГ) в процессе гидроочистки.
Агрегат ЦК-201, введенный в эксплуатацию в 1988 году, не имеет резерва. Его остановка приводит к полному прекращению работы блока У-1.732 и, как следствие, к остановке выработки: стабильной гидроочищенной дизельной фракции с диапазоном кипения 230 (190) – 360 °C (с возможностью утяжеления до 365 °C) с содержанием общей серы — 0,001% масс.
•Марка компрессора: RINA-5RSA39.
•Номинальная мощность: 1280 кВт.
•Номинальная производительность: 82500 н.м^3/час.
•Количество ступеней: 5.
•Перекачиваемая среда: водородсодержащий газ.
•Давление на нагнетании: 46 кг/см^2.
Таким образом, надежность мультипликатора напрямую определяет непрерывность производства высококачественного, экологичного дизельного топлива.

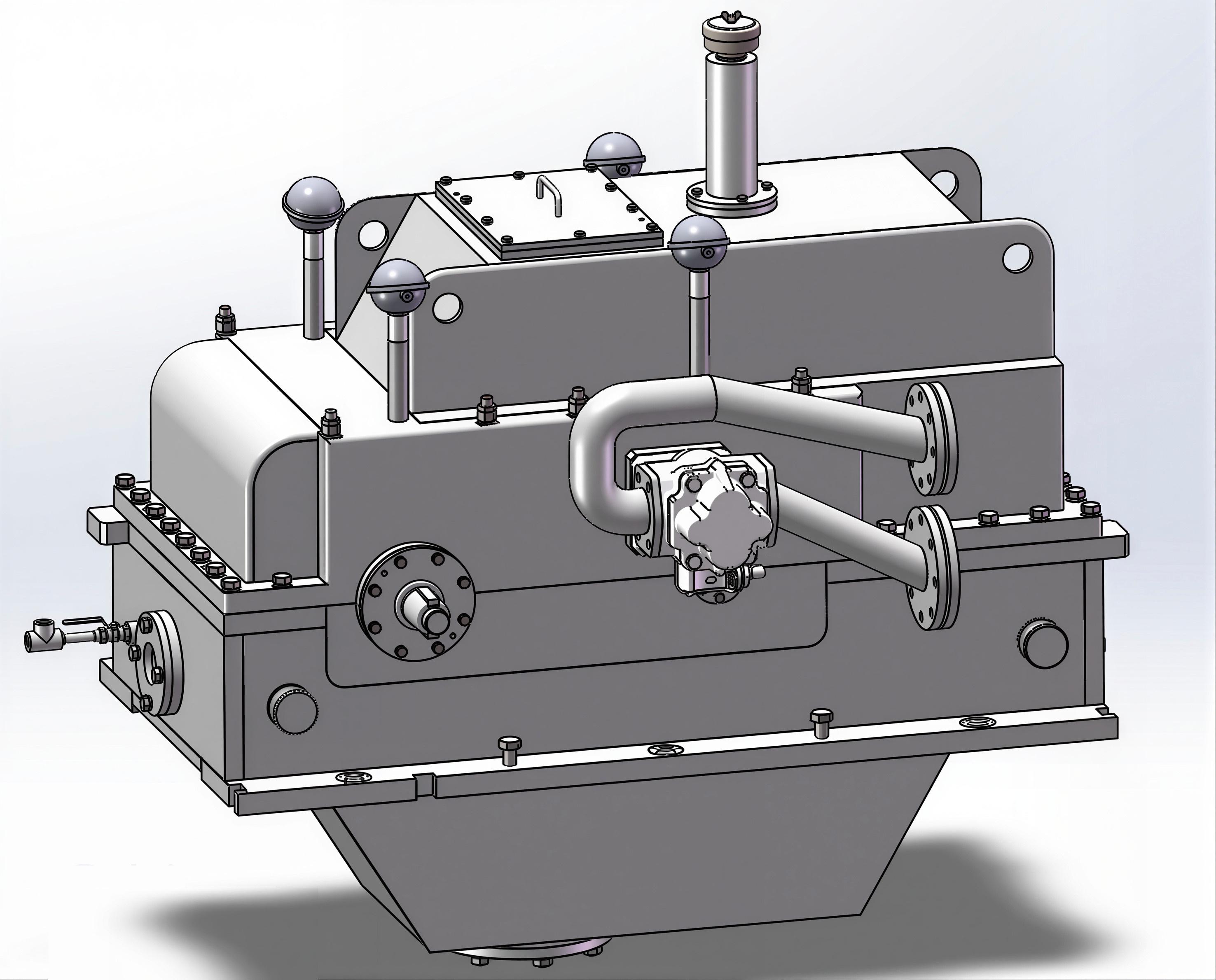

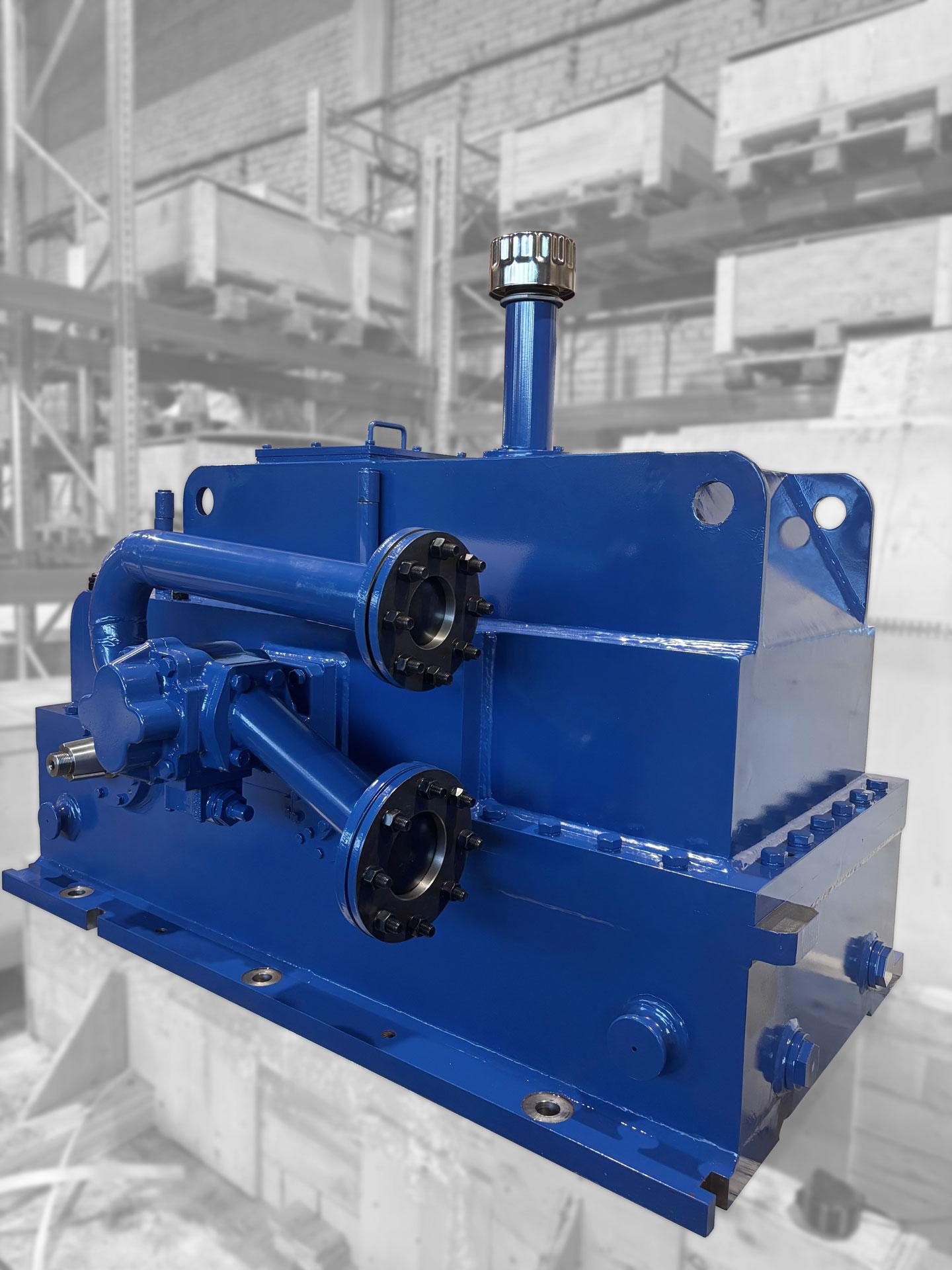

Мультипликатор предназначен для согласования оборотов между приводным двигателем и высокооборотным центробежным компрессором марки RINA-5RSA39.
Спроектированный узел должен полностью соответствовать посадочным, присоединительным и эксплуатационным характеристикам оригинального агрегата, обеспечивая следующие параметры:
•Маркировка заменяемого узла: RINA 1-У 5RCA39.
•Номинальная передаваемая мощность: 2200 кВт.
•Частота вращения входного вала (от двигателя): 1490 об/мин.
•Частота вращения выходного вала (на компрессор): 11800 об/мин.
•Расчетное передаточное число: 7.963.
Разработка отечественного аналога мультипликатора для ЦК-201 — это стратегическая задача, направленная на устранение зависимости от устаревшего импортного оборудования, повышение ремонтопригодности и обеспечение долгосрочной надежности ключевого технологического процесса глубокой переработки углеводородов на Астраханском ГПЗ.
ООО «НТЦ «РЕДУКТОР» гарантирует соблюдение всех технических требований и сроков поставки готового изделия
Для оформления заказа или получения профессиональной консультации вы можете отправить заявку на электронную почту:
или связаться с нами по телефону в Санкт-Петербурге:
Мобильный +7 921 431-34-44
Раб. 8 (812) 777-89-00 доб 104
Евгений Фролов,
Менеджер
