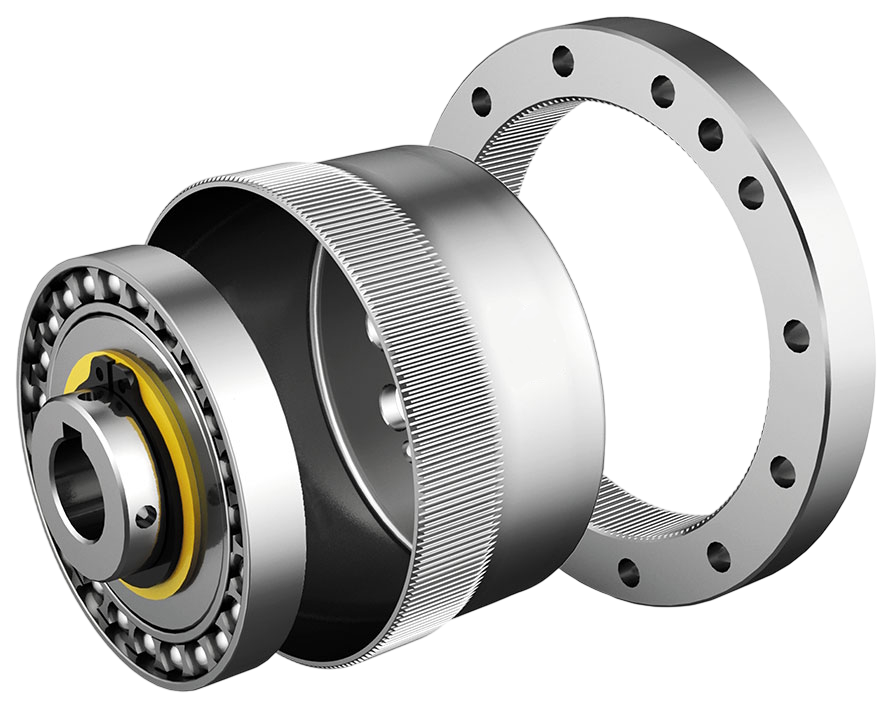

Волновые редукторы

В отличие от классических зубчатых редукторов, волновые редукторы работают по принципу гибкой волны, создающей многопарное зацепление зубьев. Это позволяет одновременно задействовать большое количество зубьев, значительно повышая нагрузочную способность при сохранении малых габаритов. Благодаря такой конструкции достигаются минимальный люфт (менее 2 угловых минут), высокая плавность хода и ресурс более 10 000 часов непрерывной работы.

Высокие требования к точности, нагрузочной способности и долговечности редукторов в критически важных отраслях: теплоэнергетика, нефтегазодобыча, горная промышленность, медицинское оборудование, ветроэнергетика.

Традиционные редукторы часто ограничены: передаточное отношение в одной ступени — до 10:1, люфт — 5–10 угловых минут, ресурс — до 5 000–7 000 часов. Для критически важных задач этого недостаточно.

Поэтому мы предлагаем волновые редукторы НТЦ «РЕДУКТОР»:

• передаточное отношение до 500:1 в одной ступени — вместо громоздких многоступенчатых схем;
• люфт менее 2 угловых минут — точность позиционирования выше в 2–5 раз;
• ресурс более 10 000 часов — увеличенный межремонтный интервал;
• уровень шума 30–40 дБА — работа без вибраций;
• малый вес и габариты — интеграция в ограниченное пространство без перекомпоновки узлов.

Планетарные редукторы

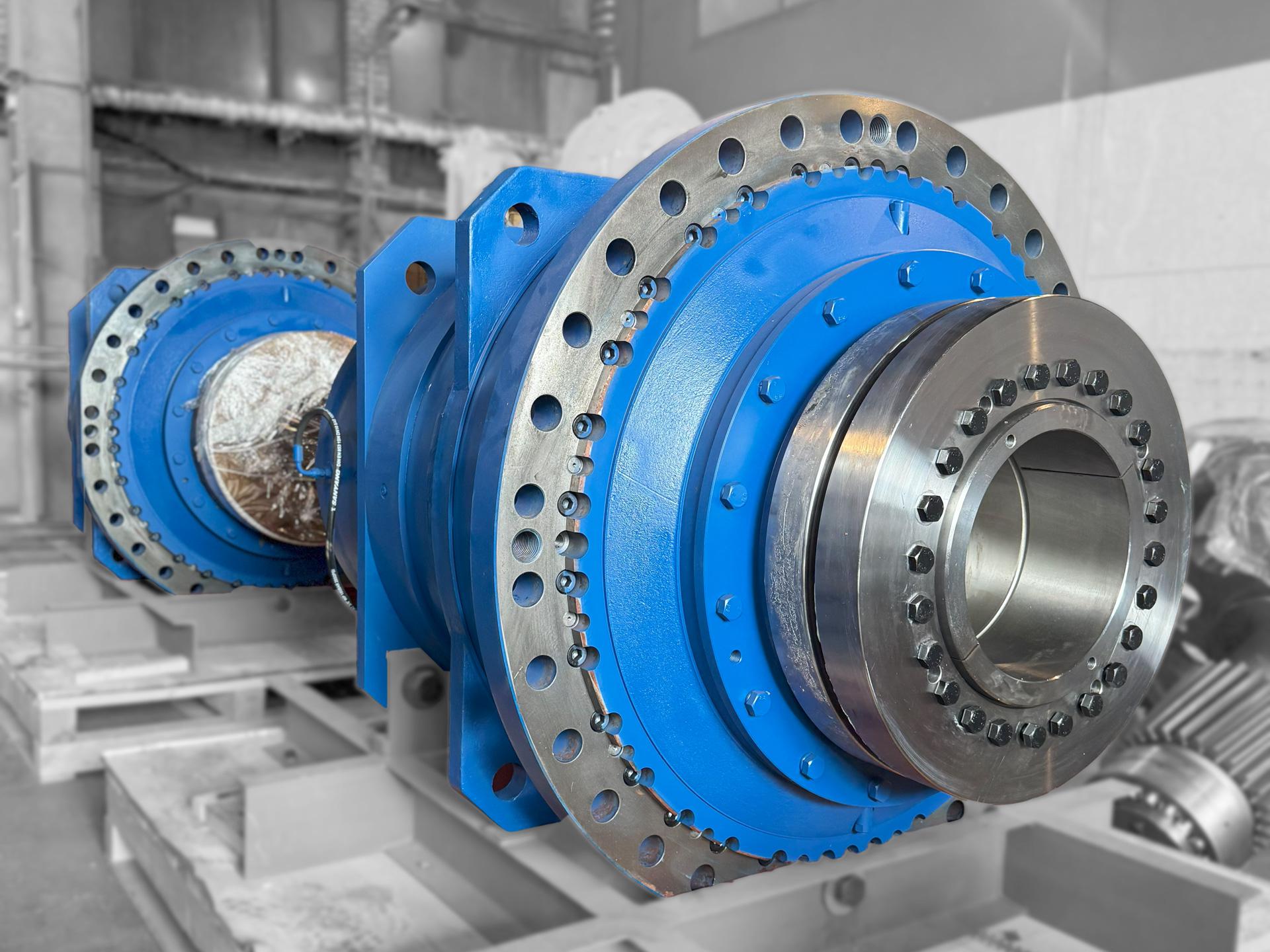

Планетарные редукторы НТЦ «РЕДУКТОР» — это широкая линейка: от стандартной серии 3МП до специализированных моделей для высоконагруженных применений, включая приводы валковых прессов.

Традиционные планетарные редукторы не всегда выдерживают продолжительные режимы высокой нагрузки: ограниченная жёсткость конструкции, недостаточная износостойкость зубьев, люфт, который нарастает со временем.

Мы предлагаем редукторы с усиленной конструкцией:

• модернизированное водило — повышенная жёсткость и надёжность;
• уплотнения валов — улучшенная защита в тяжёлых условиях эксплуатации;
• зубчатые зацепления повышенной точности — до 6-7-й степени по ГОСТ;
• высокая твёрдость за счет применения легирующих сталей и качественной термообработки;
• широкий диапазон передаточных чисел и оптимальный КПД;
• безотказная работа в продолжительных режимах с реверсивным вращением выходного вала;
• применение высокачественных подшипников.

Эксплуатационные характеристики подтверждают эффективность наших решений:

• передаточные числа — до 4000;
• максимальная выходная мощность — до 6000 кВт (в зависимости от модели);
• КПД — до 96%;
• надёжность — уровень отказов менее 1% на 5000 моточасов

Редукторы способны работать в режимах непрерывного длительного нагружения с циклическими перегрузками, а также с вращением выходного вала в обе стороны без потери характеристик. Предусмотрена возможность адаптации под требования заказчика: габариты, тип смазки, система охлаждения.

Конструктивные решения:

Водило. Корпусные и интегральные конструкции из сталей 38ХН3МФА и 40ХН с пределом текучести свыше 1100 МПа.

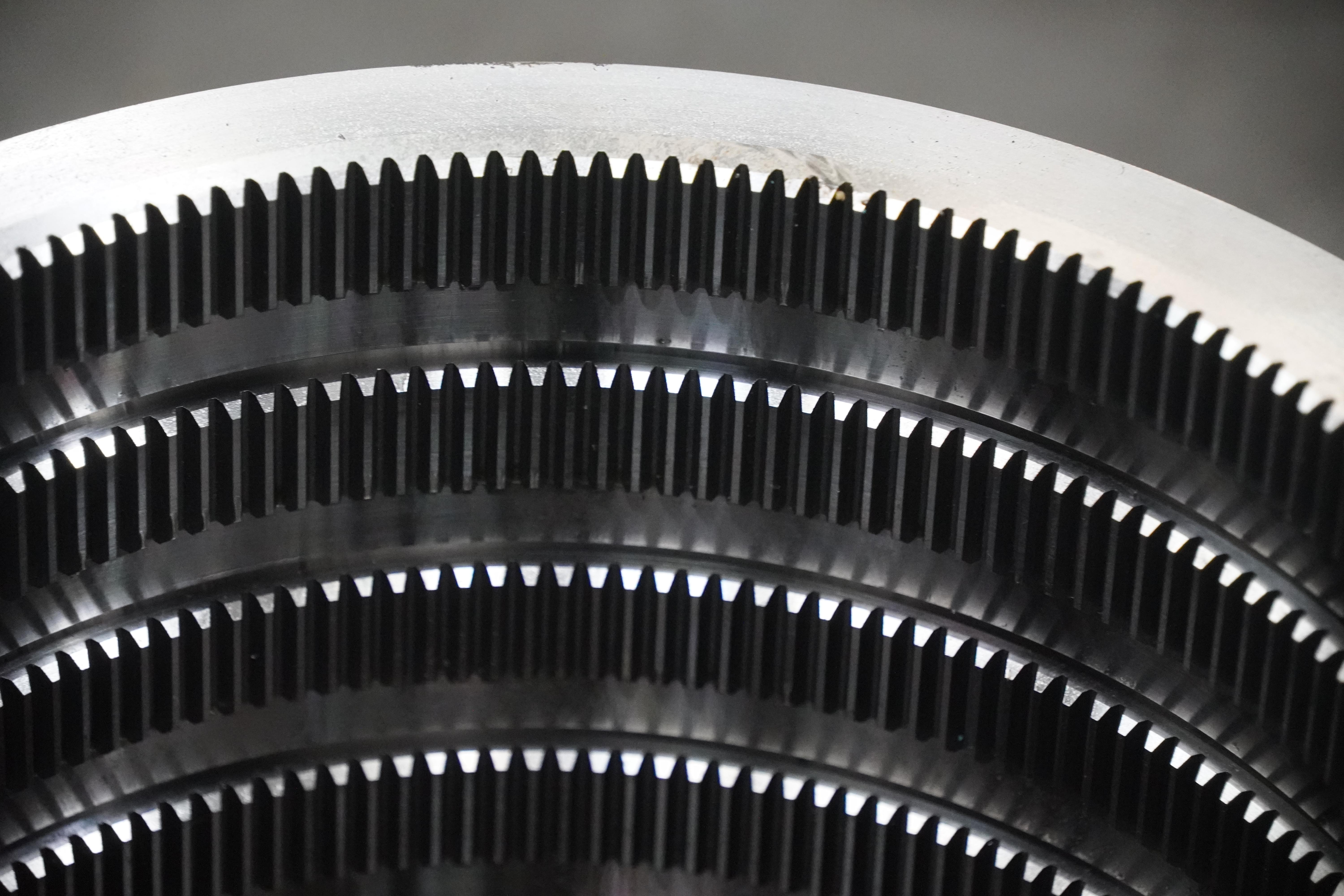

Зубчатые передачи. Зубошлифовка с точностью 5–6-й степени по ГОСТ, износостойкость подтверждена испытаниями до 1000 циклов нагрузки на излом.

Уплотнения валов. Двойные манжеты и лабиринтные уплотнения — стойкость к химическим средам и температурам до 180°C.

НТЦ «РЕДУКТОР» предлагает комплексные решения: от глубокого инженерного анализа до высокоточного производства из широкого спектра марок сталей с характеристиками под конкретные условия эксплуатации. Идеальное соосное расположение валов минимизирует нагрузки и износ, а комплексный подход гарантирует рост производительности и снижение эксплуатационных рисков для наших партнёров.
